PTC-2000是一款为工业领域提供时间信号转换服务的导轨式多功能时钟转换器。该时钟转换器支持IEEE1588(PTP)和IRIG-B地面基准时间源输入的自动跟踪和锁定。依据多源时间算法根据多路时间源选择及切换逻辑应用功能。
PTC-2000支持IEEE1588(PTPv2)/NTP/SNTP网络时间同步授时信号，支持PPS/PPM/PPH/IRIG-B(AC/DC)/串行信号RS485时间报文（RS232需定制）/静态空接点等多种输出信号以满足不同行业的时间同步需求。
PTC-2000时钟服务器支持WEB远程系统配置管理模式。
| 产品功能 | |
| 时间输入信号 | 支持PTP作为时间输入信号源 支持IRIG-B光信号作为时间输入信号源 支持IRIG-B TTL电信号作为时间输入信号源 |
| 时间输出信号 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持NTP/SNTP服务功能 支持IRIG-B直流输出（格式B000~B007，支持TTL电平和差分电平及光信号输出） 支持IRIG-B交流输出(格式B120~B127) 支持TOD串行时间编码输出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等) |
| 时间信号转换 | IRIG-B到PTP、NTP/SNTP和TOD的转换 PTP到NTP/SNTP、IRIG-B和TOD的转换 |
| 设备管理 | 支持WEB配置管理功能 |
| 产品规格 | |
| 输入接口 | TTL信号输入：1路BNC接口, IRIG-B信号 光信号输入：1路多模850nm波长的ST接口，IRIG-B信号 |
| 网络接口 | 接口形式： 2路100/1000M 独立隔离网络端口 支持RJ45接口或100M SFP或1000M SFP PTP v2信号： 支持主钟，从钟及边界钟模式 E2E, P2P 802.3, IPv4 NTP/SNTP信号： NTP/SNTP Server模式 |
| 输出接口 | TTL(BNC)信号输出：2路BNC接口，IRIG-B或PPS信号 TTL(凤凰端子)信号输出：4路凤凰端子接口，IRIG-B 或 PPS信号 光信号输出：1路多模850nm波长的ST接口，IRIG-B或PPS信号 串行TOD输出：1路RJ45接口，RS232或RS485模式（RS232需定制），支持1PPS+TOD，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行时间编码 IRIG-B交流输出：2路凤凰端子接口，IRIG-B交流输出信号，峰峰值3~12V和调制比3:1~6:1软件可设置 空接点输出：2路凤凰端子接口，最大300VDC, 10mA，PPS或 PPM信号 |
| 告警接口 | 告警继电器：1路常开和常闭继电器告警节点，凤凰端子， 250 VAC Max，3 A Max |
| 维护接口 | 维护口：1路RS232模式的R45接口 |
| 指示灯 | 前面板LED： 系统告警指示灯:ALARM 时间锁定指示灯: LOCK |
| 电源 | 输入电压： 110-220VAC/DC(85-264VAC/85-300VDC) 24VDC(18-36VDC) 48VDC(36-60VDC) 接入端子：3-pin凤凰端子 功率：<20W |

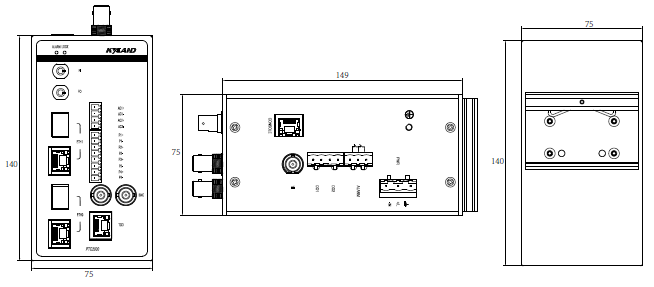

| 机械结构 | 外壳：金属材质 散热方式：自然冷却，无风扇 尺寸(WxHxD)：75mm × 140mm × 149mm 重量：<2Kg |
| 环境 | 工作温度：-20°C～+70°C 储存温度：-30°C～+80°C 相对湿度：5～95%无凝露 |
| 质保 | 保修期：5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 产品性能指标 | |
| PPS | 光纤±60ns TTL电平±60ns RS485差分电平±0.5µs 空接点±3µs |
| IRIG-B | 光纤±60ns TTL电平±60ns RS485差分电平±0.5µs 交流±3µs |
| TOD | RS232±5ms（RS232需定制） RS485±5ms |
| 1PPS+TOD | ±60ns |
| NTP | ±50µs |
| PTP | ±50ns |
订购信息
推荐型号
| 产品型号 | 产品描述 |
| PTC2000-7-1011 | 宽温晶振，110~220VAC/DC单电源输入，支持PTP、光纤输入 |
| PTC2000-5-1011 | 宽温晶振，24VDC单电源输入，支持PTP、光纤输入 |
基本配置描述
|
产品型号 |
PTC2000-P-A0CD |
|
|
代码定义 |
代码选型 |
|
|
P=PS-电源输入 |
7 |
110-220 VAC/DC单电源 |
|
3 |
48V DC单电源 |
|
|
5 |
24V DC单电源 |
|
|
A=Osc-晶振模块 |
1 |
宽温晶振(TCXO)＜55μs/1h |
|
C=Sync-时钟同步功能 |
1 |
支持PTPv2功能 |
|
D=Fiber-光信号输入输出 |
0 |
无光信号输入输出接口 |
|
1 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
|
选型订购(模板)
|
订购信息 |
描述 |
|
PTC2000-5-1011 |
PTC-2000时钟转换器1台(导轨式)，内置宽温晶振TCXO＜55us/1h，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功能及PTPv2网络精确时间同步授时功能)，1路光纤信号输入接口及1路光纤信号输出接口，12路PPX/IRIG-B(AC/DC)/串行时间编码/静态空接点等信号输出接口，时钟支持电源及失步告警，24V DC单电源模块。 |
Kyland-PTC2000-Datasheet-CN PTC2000 时钟转换器-设备操作手册 R7
